AEL-5000系列可編程交/直流電子負載——使用BW功能消除寄生諧振!
發布日期:2024-06-05 點擊次數: 123 作者:固緯電子

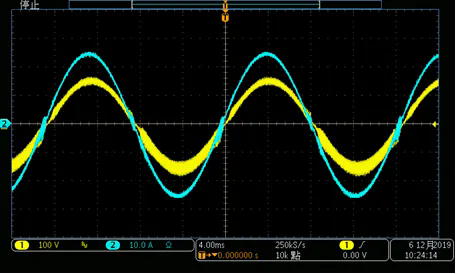

在對Inverter的測試中,有時候會(huì )有電壓波形出現震蕩情形,這是因為被測試物與測試設備之間構成回路,兩者偶爾會(huì )在某個頻點發生不可預測的諧振現象。如下圖,在LIN CC模式下設定20A測試時,黃色電壓波形肉眼可見因諧振而出現了高頻成分:
Vin=110V/60HzLIN CC 20A BW=15
固緯電子AEL-5000系列可編程交/直流電子負載具有BW調整功能,BW系數范圍0-15。變動BW系數可以破壞電子負載與被測試物的諧振條件,消除諧振產生。如下圖,在同樣的測試條件下,當設定BW=13時,諧振消失。
Vin=110V/60HzSET LIN CC 20A BW=13
