固緯電子電力電子教學小課堂 | 第八講: PEK-820模塊之BUCK電路
PTS-系列之PEK-800系列教學
PEK-820模塊之BUCK電路
寫在前面的話
電力變換是電力學科必須掌握的基礎知識,對于本科教學而言,純理論教學極其枯燥乏味,無法充分調動學生的學習積極性。即使學生理論學習能力很強,但是傳統的實驗器材由于其抽象性,繁瑣性令學生望而生畏。
打破本科教育架空實際生產,拒絕工科生理科化,使工科生重回軌道是未來本科教育乃至碩士教育的發展方向。固緯電子立足于電子設備行業40余年,在工業應用領域始終緊跟時代發展潮流,這離不開國家培養的棟梁之材。為了反哺國家教育,固緯電子推出了全新一代的PTS實訓系統。本次以本科教育的PTS-800給老師與學生展現鮮活的理論實踐化案例。

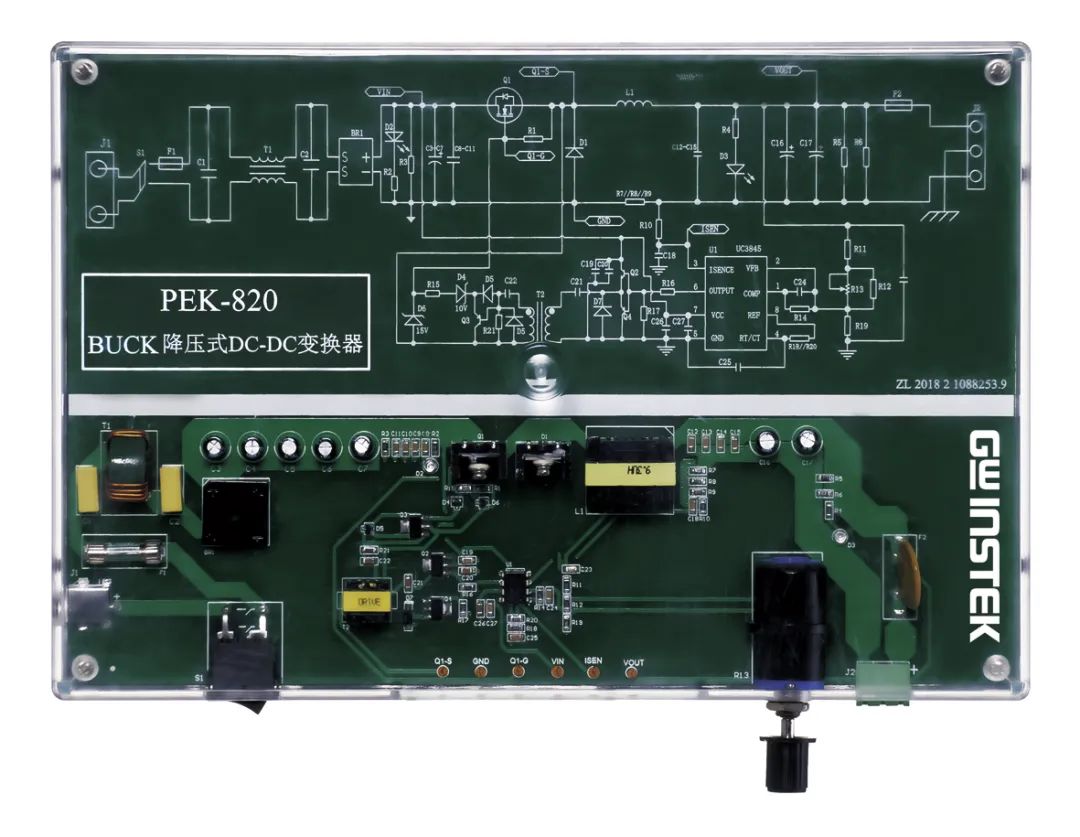

PEK-820
BUCK電路實驗模組

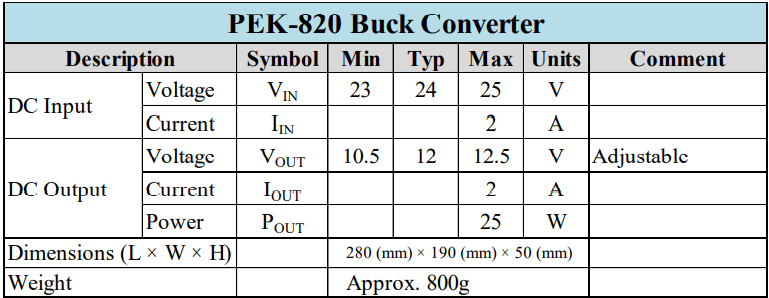

技術指標:
硬件組成:

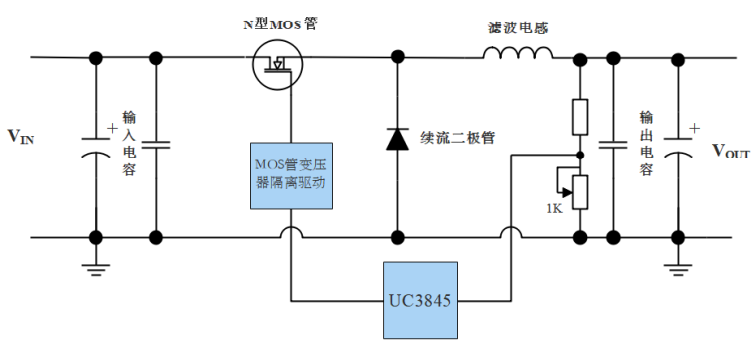

該實驗板的硬件組成框圖如下圖所示。其中主要包括:輸入濾波電容、 UC3845 控制芯片、N-MOSFET 功率開關、續流二極管、濾波電感、 輸出濾波電容、驅動變壓器。
實驗操作:

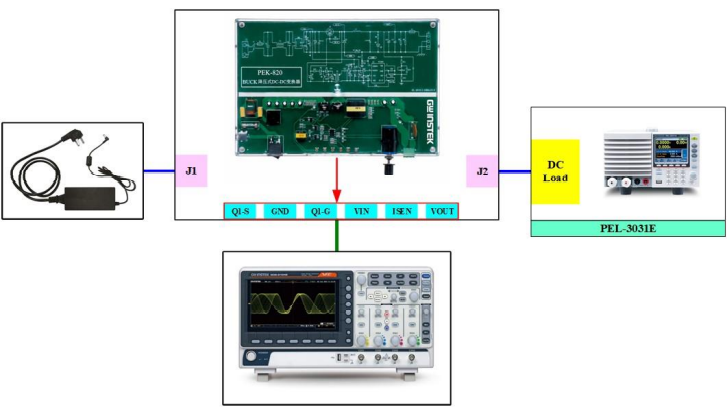

輸出端接電子負載,電子負載設定為 CC MODE,電流值設為 1A。通過旋轉PEK模塊上的多圈電位器來改變BUCK電路開關管的PWM控制信號占空比,用萬用表測試并記錄輸出電壓(或直接讀 取電子負載上之輸出電壓);將示波器差分探頭夾在實驗板的測試端 子“Q1-G”和“Q1-S”上,觀察并記錄 PWM 的占空比 D。電路的實際接線圖如下所示:
負載為1A的CC模式:
輸出端接電子負載,電子負載設定為 CC MODE,電流值設為 1A。將多圈電位器左旋至最小,用萬用表測試并記錄輸出電壓(或直接讀取電子負載上之輸出電壓);將示波器差分探頭夾在實驗板的測試端 子“Q1-G”和“Q1-S”上,觀察并記錄 PWM 的占空比 D。
直流電子負載消耗功率與輸出電壓:
下圖是測量的實際開關管G與S兩端電壓差值作為開關管的控制信號:
負載為2A的CC模式:
輸出端接電子負載,電子負載設定為 CC MODE,電流值設為 2A。將多圈電位器旋至最小位置,用萬用表測試并記錄輸出電壓(或直接讀取電子負載上之輸出電壓),用示波器觀察并記錄 PWM 的占空比 D。

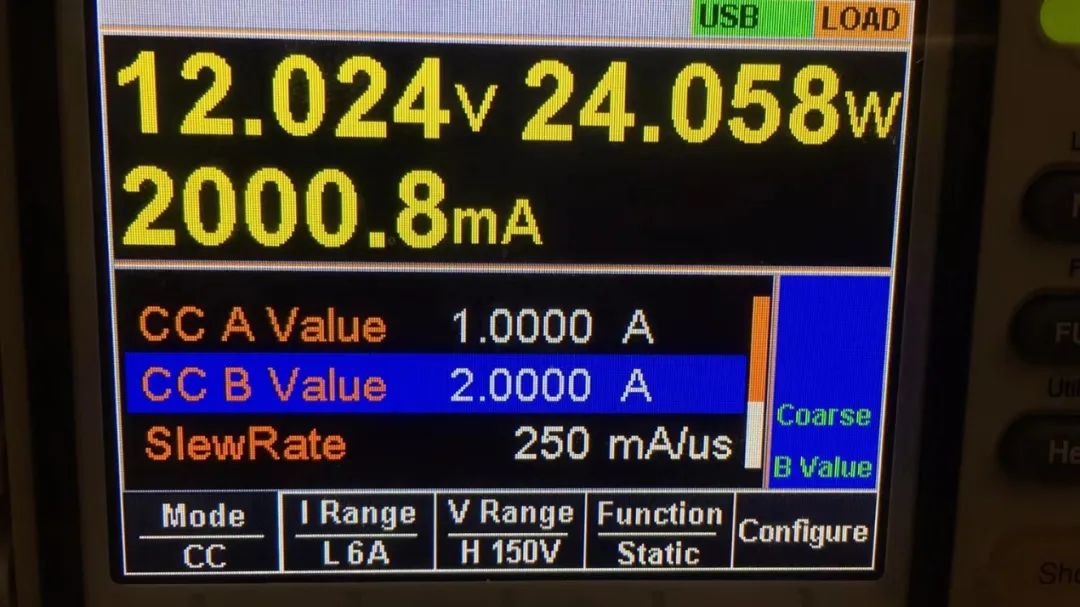

直流電子負載消耗功率與輸出電壓:
下圖是測量的實際開關管G與S兩端電壓差值作為開關管的控制信號:
總 結:
PEK-820模塊是固緯電子開啟本科教學的常見BUCK電路拓撲結構的展示環節,為廣大老師與學生開創(chuàng )全新的理論與實踐相結合的教學模式,還請各位老師同學進行了解轉發。
