PEK-130模塊之

三相獨立逆變器

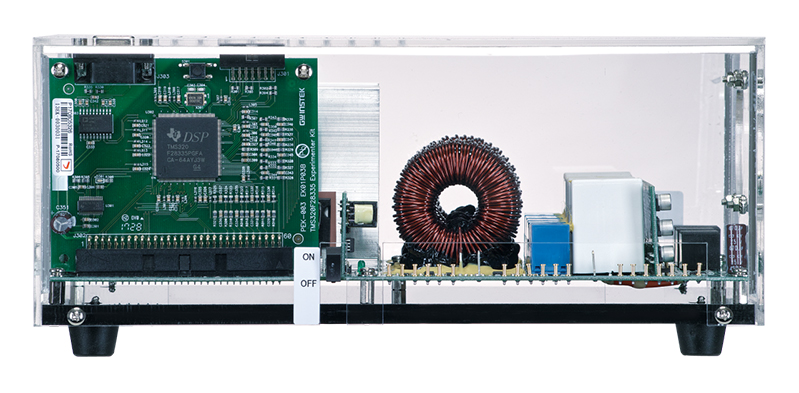

PEK-130

三相逆變器模組

簡 述：

三相獨立式逆變器的常見控制方式為PI雙閉環控制。由于PI對交流量無法實現無靜差追蹤，因此，需要將被控量進行坐標變換，轉換為對直流量的控制并且便于解耦合?？紤]到逆變器對不平衡帶載時的電壓調整率，通常在電壓環增加一個電壓有效值環路。

三相三線式逆變器控制方法模型推導

三相三線式的逆變器電路如圖二所示，其中n為電壓中性點。傳統的控制方法為采用雙回路電感電流控制即如圖二所示。

三相逆變器原理圖

由逆變器電路可得：

由于三線式電路滿足：

故：

逆變器最常采用的開關方式為三相正弦PWM，三相各臂使用相移120度的控制電壓分別與三角波比較獲得開關管的觸發信號。各臂的輸出電壓可表示為：

其中Vtm為三角波的振幅。

軸變換：

根據推導三相SPWM控制電壓與各相電流的關系可知，各相電流控制不僅受該相控制電壓決定，也受其他相控制電壓影響，同時各相電流也未解耦合，因此如果直接在abc靜止坐標系上設計控制器，在三相不平衡負載條件下，各相間將相互影響，控制的性能將受到影響。為了解決這一問題，一般常用的方法是利用坐標軸變換的方法將其數學模型進行解耦。如圖三所示的abc為三相靜止坐標系，可用以表示三相逆變器的相電壓和相電流等變量，而α和β是兩相靜止坐標系，可以將三相各相差120°的交流量轉換為兩相各差90°的交流量。在dq旋轉坐標系下可將三相交流量轉換為兩軸直流量。

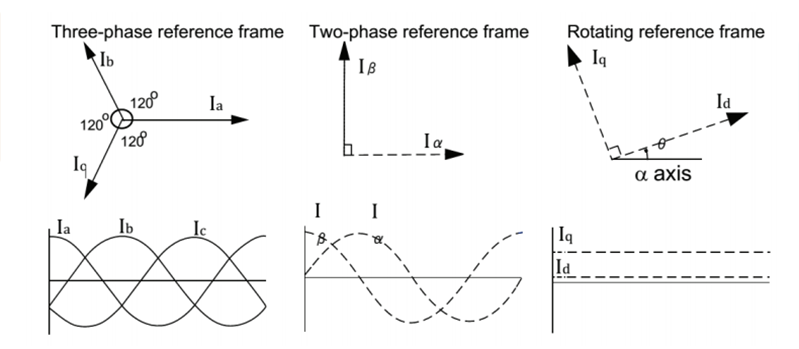

坐標變換示意圖

三相靜止坐標系到dq旋轉坐標系的變換公式為：

將電流電壓方程進行坐標變換，

控制器設計：

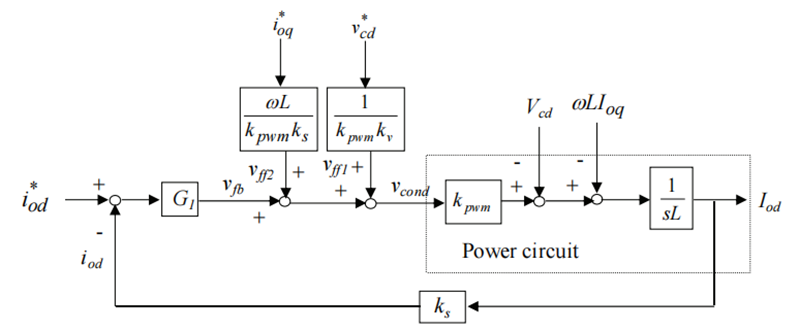

　根據坐標變換后的電流方程可得電流環的控制框圖如圖四所示。由圖四可知，d、q軸分量之間存在耦合，可以通過前饋補償的方式消除此擾動。根據該流程框圖可以設計電流環控制器為Kp、PI或者二型控制器。

電流環d軸控制框圖

電流環q軸控制框圖

電壓環控制流程框圖如圖五所示。假設電流環的帶寬高于電壓環四倍以上，則電流環的響應在分析電壓環時可看作1。電壓環的設計與電流環類似，同樣可以通過前饋補償來抵消擾動。

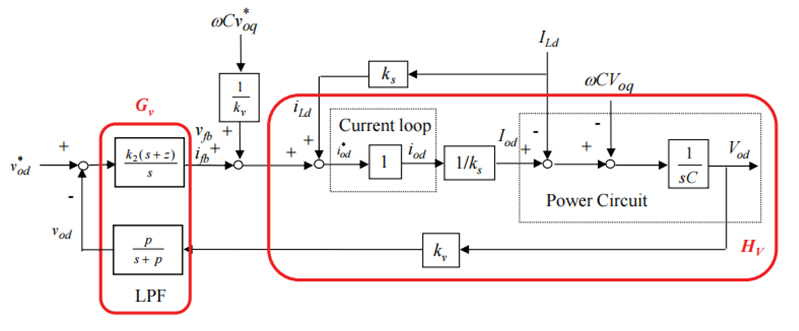

電壓環d軸控制框圖

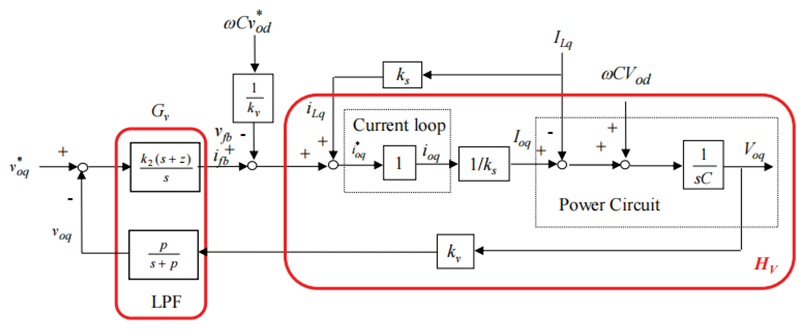

電壓環q軸控制框圖

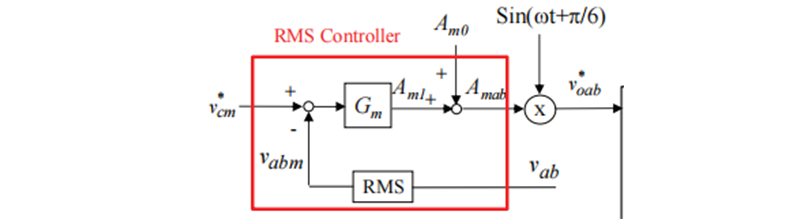

為了獲得良好的電壓調整率，且在三相負載不平衡下也能獲得三相電壓平衡，則各個線電壓必須能夠分別調整RMS值。本文提出電壓均方根值控制器如圖六所示，其分別計算三相輸出線電壓的均方根值，再與均方根值的給定比較及經過補償器調整后產生一振幅修正信號，加上原來線電壓的振幅給定值，得到最終的線電壓振幅值。

電壓均方根值控制框圖

仿真結果：

在psim環境下搭建的仿真圖如圖七所示，其中輸入為直流電壓100V，輸出相電壓有效值為40V，負載為三相不平衡負載（A：28.9*28.9/100Ω、B：28.9*28.9/100Ω、C：28.9*28.9/50Ω）。

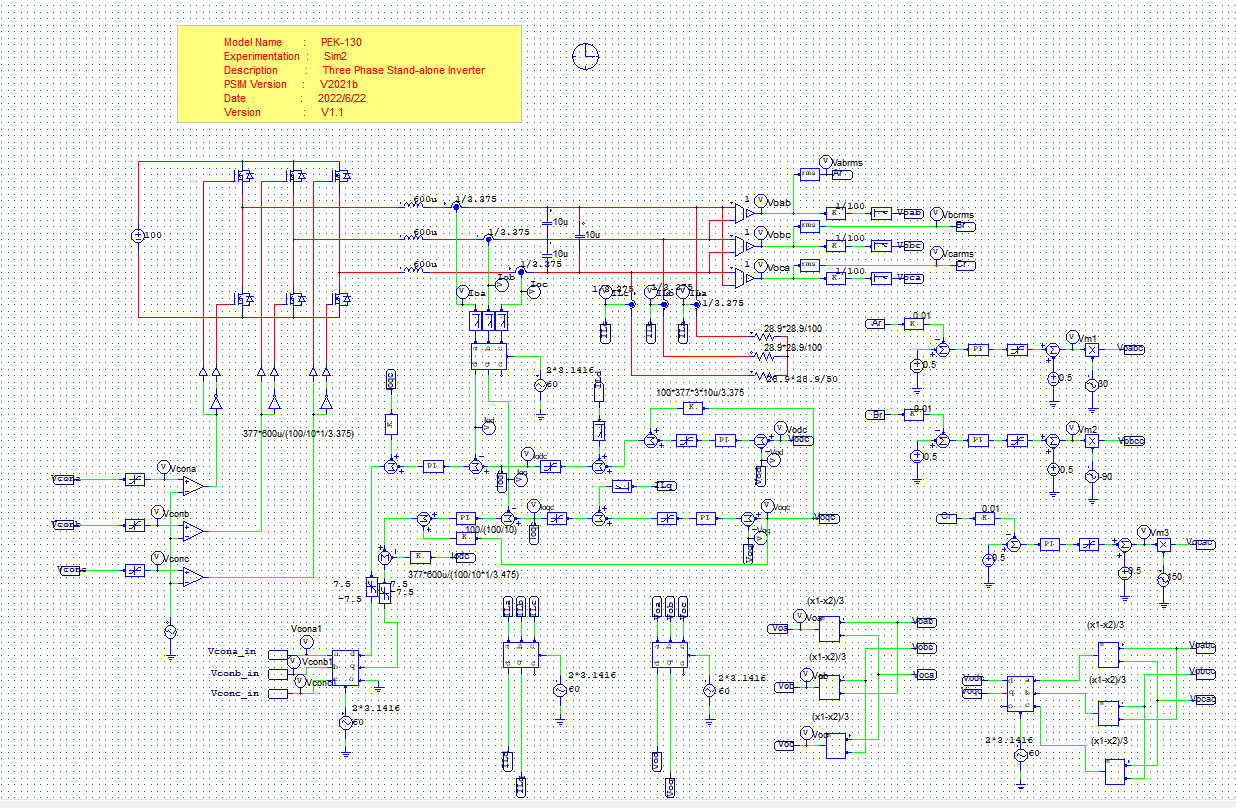

三相獨立逆變器仿真電路圖

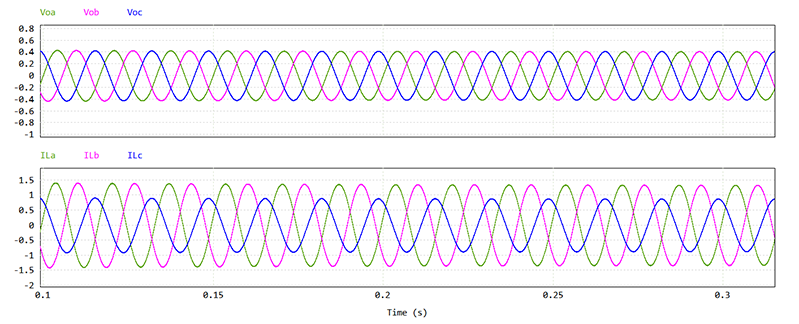

輸出電壓（衰減倍數0.01）和負載電流（衰減倍數1/3.375）如圖八所示：
