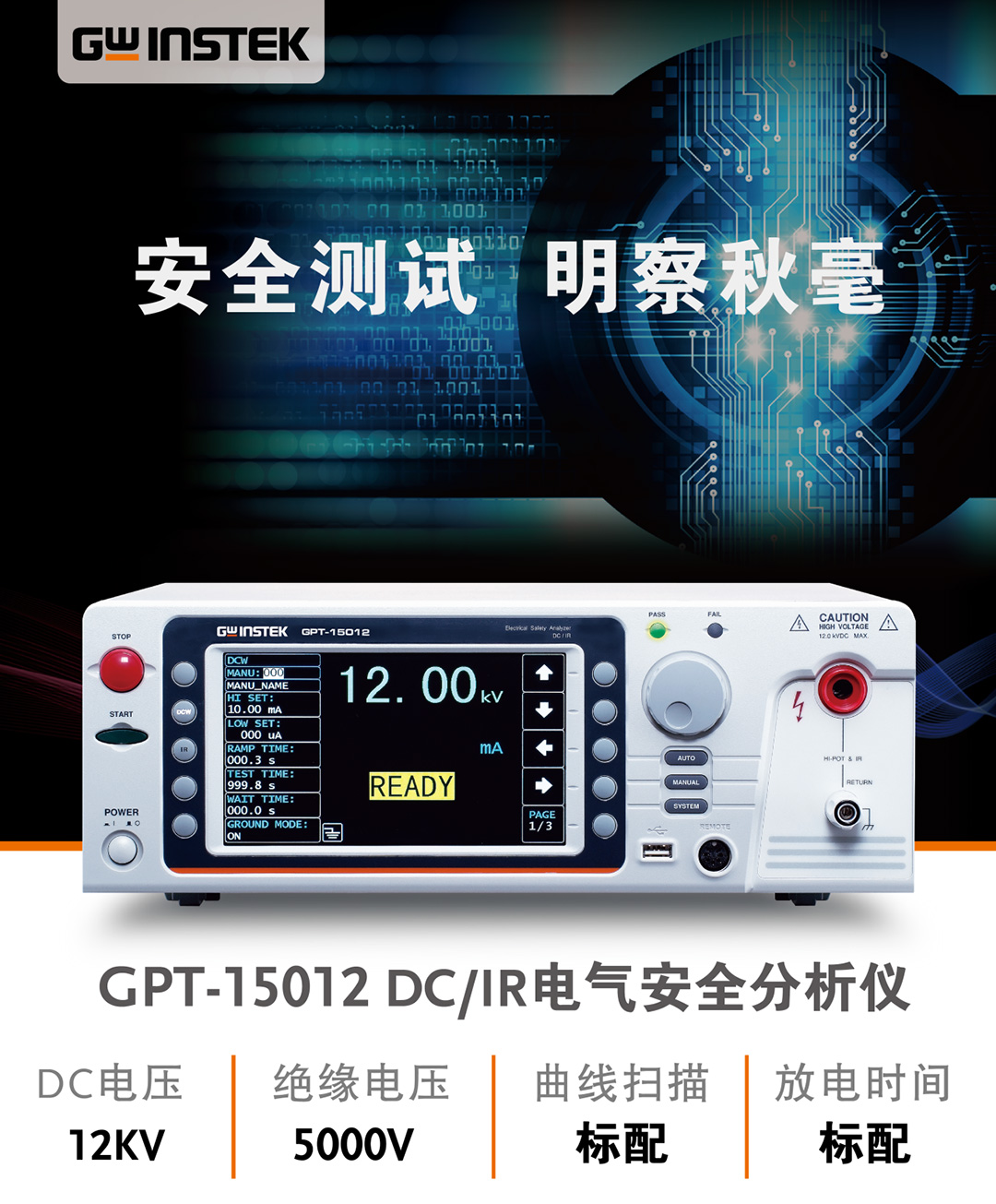

【新品上市】固緯電子GWinstek | GPT-15012 DC/IR電氣安全分析儀

固緯電子GPT-15000系列安規分析儀添加新型號GPT-15012。除了具有GPT-15000系列的7寸大屏幕，47uF容性負載測試能力，分析統計功能,掃描曲線功能，U盤存儲功能，高精度，高分辨率，符合IEC61010-2-034的安全規范等特點外，此安規具有DC 12KV / IR 5000V的功能。非常適合于新能源車部件(IR)，光伏，高壓繼電器，高壓光耦，高壓開關，高壓材料，檢測所等等。

符合IEC 61010-2-034設計要求:

為市場提供安全的電子產品是每個制造商的責任！同樣，測試電子產品是否符合安全規定的安全分析儀必須重視其提供的安全性！GPT-15000符合IEC 61010-2-034（測量、控制和實驗室用電氣設備的安全要求——絕緣電阻測量設備和耐壓強度測試設備的特殊要求）的安全分析儀。除此之外，安全考慮還包括輸入和輸出電壓的雙重絕緣、安全輸出/警告機制、試驗后放電機制等，以確保用戶操作期間的安全。

靈活的輔助測試機制:

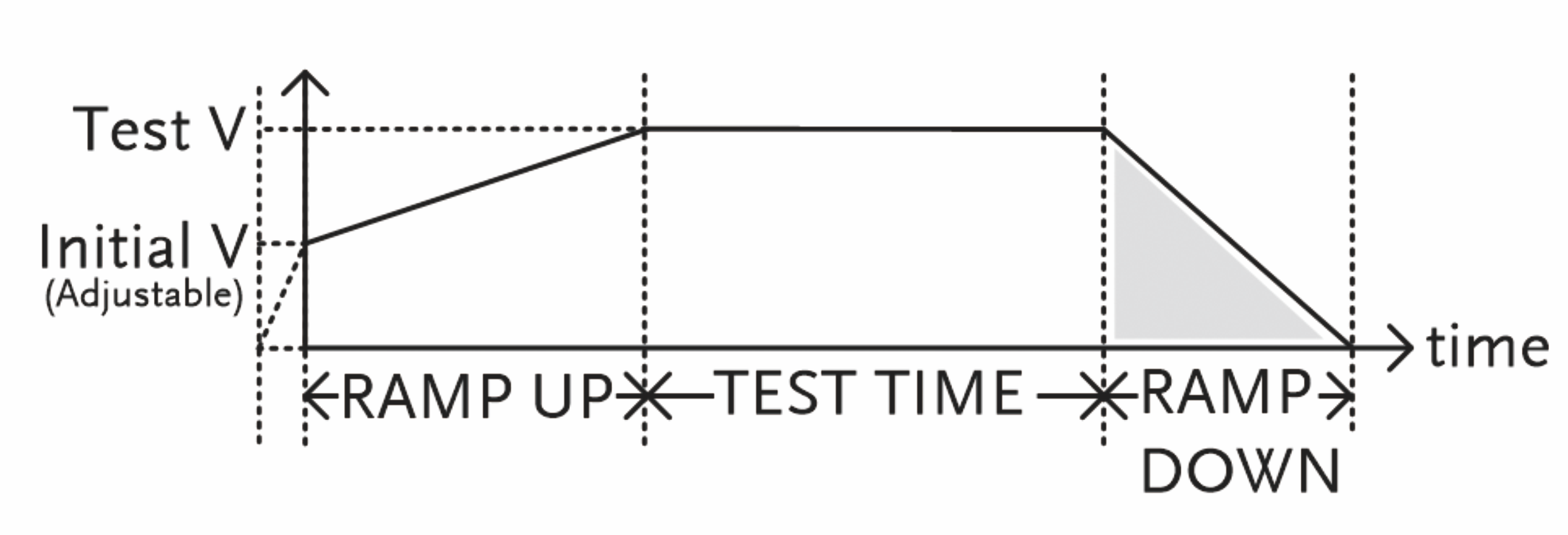

測試周期時序圖

為了使測試符合相關安全法規的測試要求，GPT-15000系列提供了靈活的輸出序列設置。以交直流耐壓測試為例，可以設置初始電壓，用戶確定初始電壓比（即額定測試電壓比），然后也可以設置電壓上升時間，以降低因瞬時高壓導致的絕緣擊穿或對DUT造成損壞的風險。達到測試電壓后，可設置上下限判斷窗口、延時判斷和測試定時器機制，幫助用戶順利、正確地進行測試。新的電壓緩降時間設置允許用戶使用緩降電壓進行測試，以避免過高的額定測試電壓對DUT瞬時放電的影響。

掃描&多步驟自動測試:

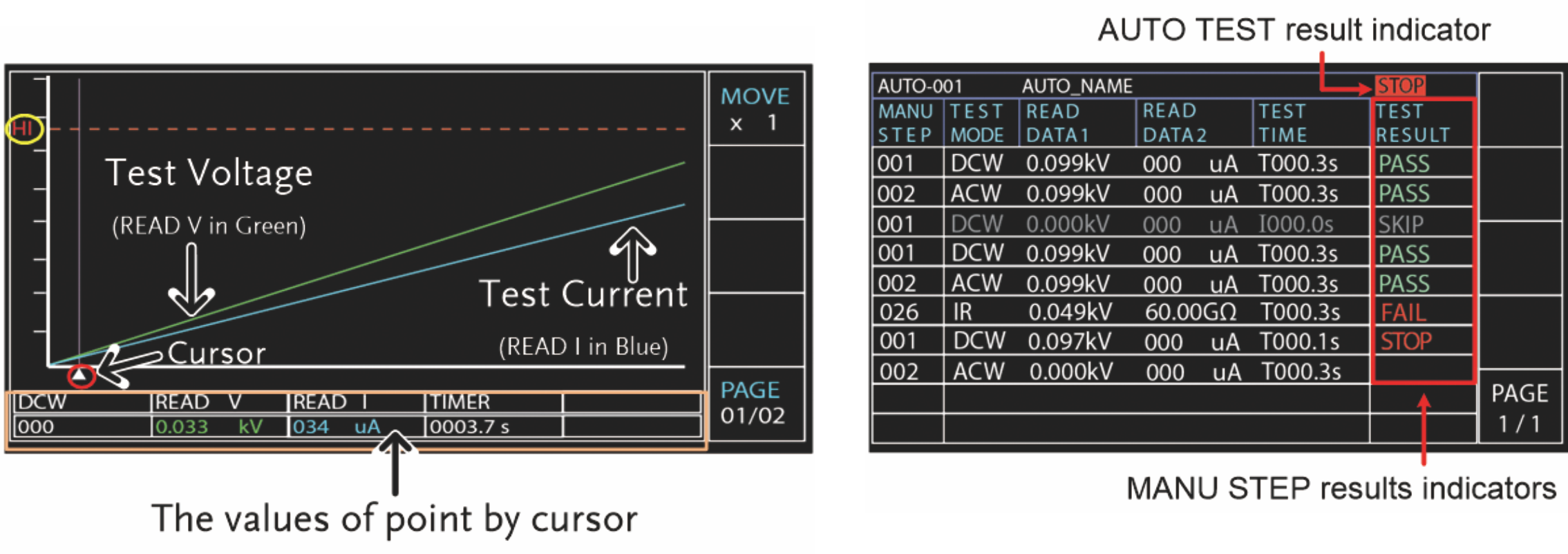

掃描功能 多步驟自動測試　

GPT-15000系列具有獨特的掃描功能，顯示了DUT被測物測試結果的曲線圖。根據施加的測試電壓或電流和相關設置（如初始電壓、上升時間、測試時間或下降時間）逐點記錄測試讀數。測試完成后，用戶可以通過移動光標位置來了解特定時間點的外加能量（電壓或電流）和測量參數的結果，幫助用戶了解測試過程中測量參數（電流或電阻）的變化。該功能還可用于確定被測設備的臨界故障。在自動測試功能方面，每個自動測試可以有10個手動測試項目，所有相關設置和結果判斷都以表格形式呈現。

統計和分析:

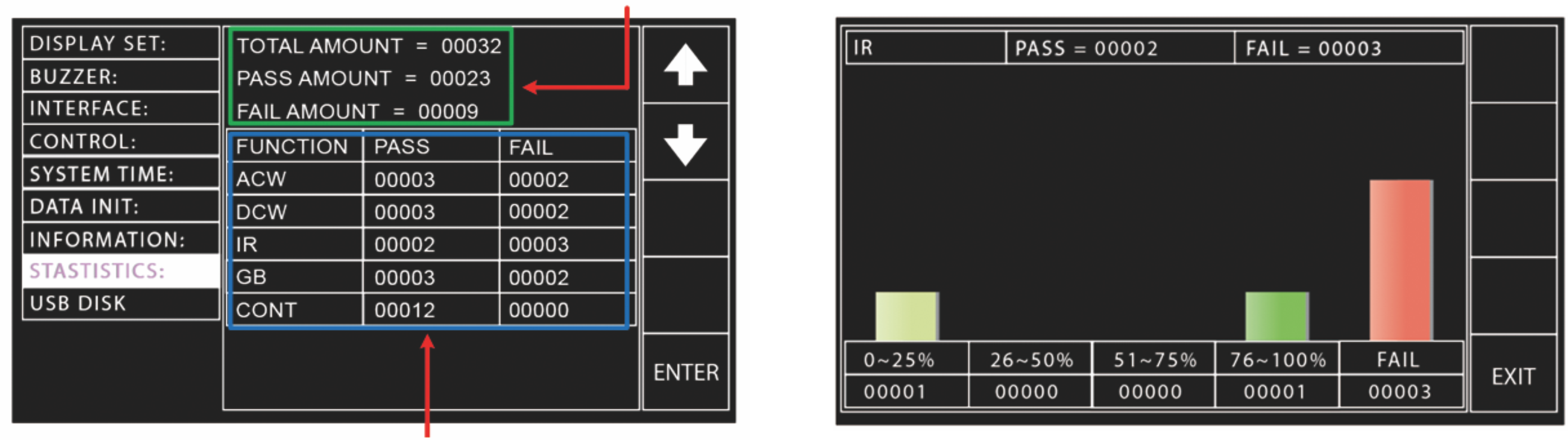

統計功能 分析功能

GPT-15000系列提供了統計功能，可以記錄臨時存儲區（可達60,000 筆）的測試功能和判斷結果。用戶可以在測試過程中不使用電腦直接保存各個功能的測試數據，根據數據分析產品良率分布情況，了解批量產品的質量。透過產品分類的臨界點分部情況，可以及時在測試過程中發現，以改進制造工藝，阻止缺陷產品進入市場，保證產品的可靠性。

完整的測試數據檢索界面:

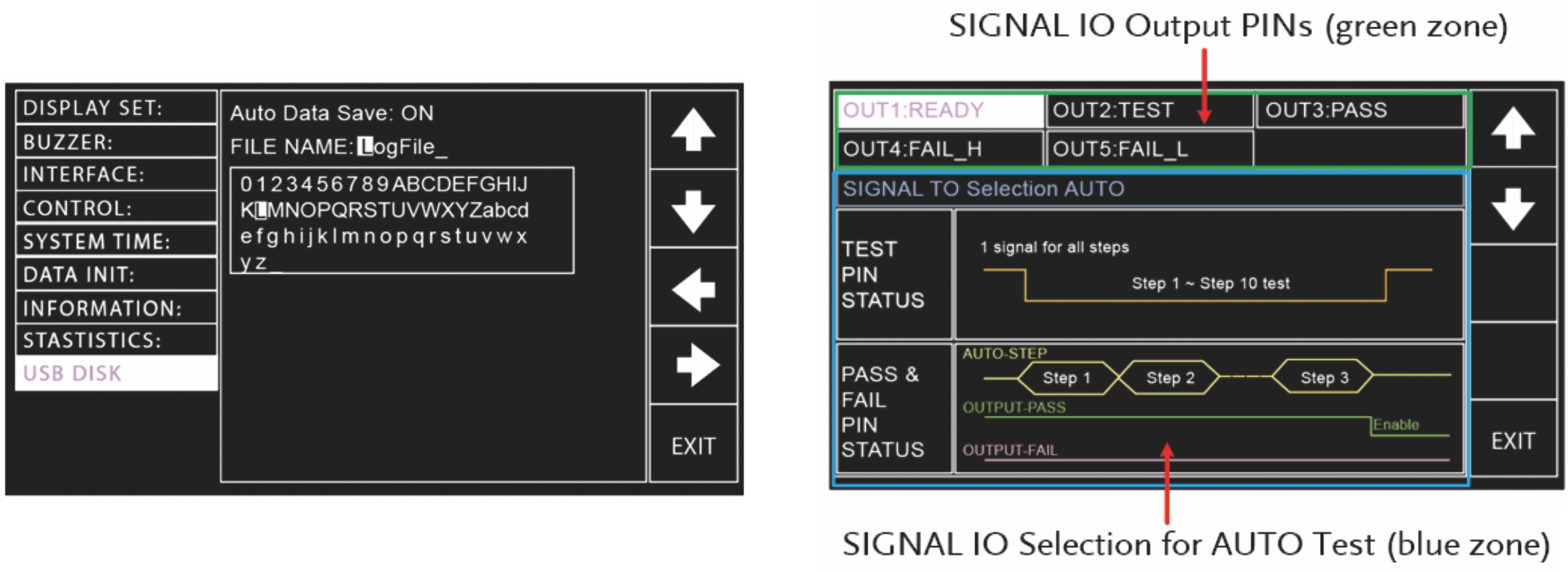

U盤存儲功能 自定義數字I/O信號　

為了方便用戶分析測試結果，GPT-15000提供了U盤存儲功能。當插入U盤并激活存儲功能時，每次按下測試按鈕（START），所有的測試結果都會(huì )自動以文本文件的形式保存到U盤以便后續分析。GPT-15000系列也提供可用于連接外部控制器或PLC的信號I/O端口、RS-232C和USB設備（GPIB/LAN為選配），可以方便地進行遠端測控。
