PEL-5000G在容性負載開機測試的應用!
眾所周知,由于服務器電源后級負載主板有很多電容,為了避免其開機瞬間對電容充電而產生的浪涌電流觸發電源的過流保護機制,導致其無法正常開機,所以,需要對電源進行開機容性負載測試。固緯電子PEL-5000G系列電子負載特有的Surge功能,可以幫助電源工程師很好的解決這個問題。

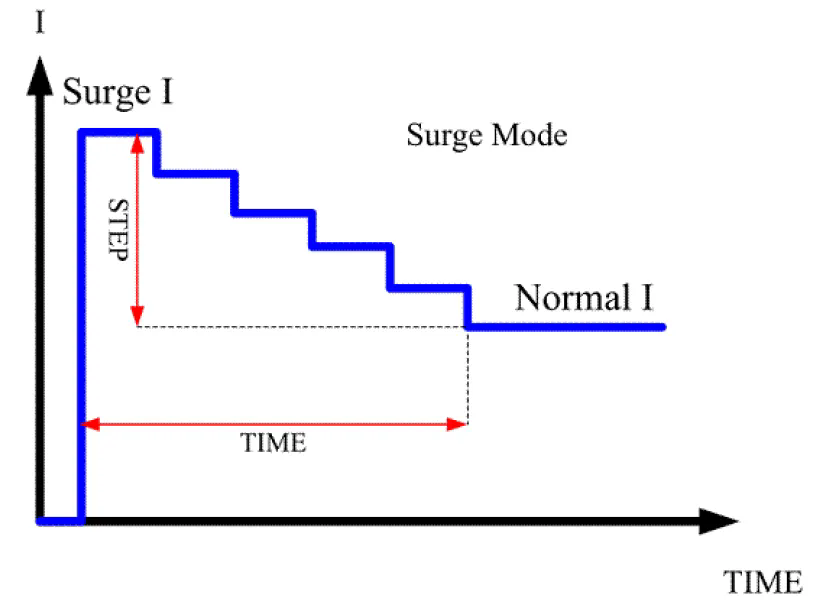

Surge功能時序圖
Surge功能優勢
直接設定浪涌電流值
從浪涌電流值回到正常測試電流值的階梯可自由選擇(1-5step)
整個浪涌電流的時間寬度可自由設定10ms-2000ms
浪涌電流值最大可設定到負載規格電流的1.5倍,大大增加了電流測試范圍
傳統的CZ模式需要實際量測后級主板的電容值、或者要數次嘗試設定相關參數來達到測試效果,會(huì )耗費工程師的大量測試時間和精力,而Surge模式對于參數的設定則更加直觀、簡單、快捷,大大提高了工程師工作效率。

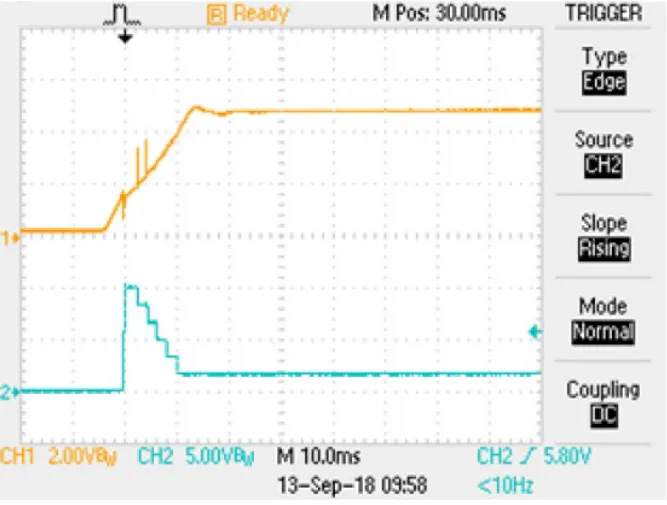

對電源開機浪涌電流測試波形如下圖黃色為電壓,藍色為電流:

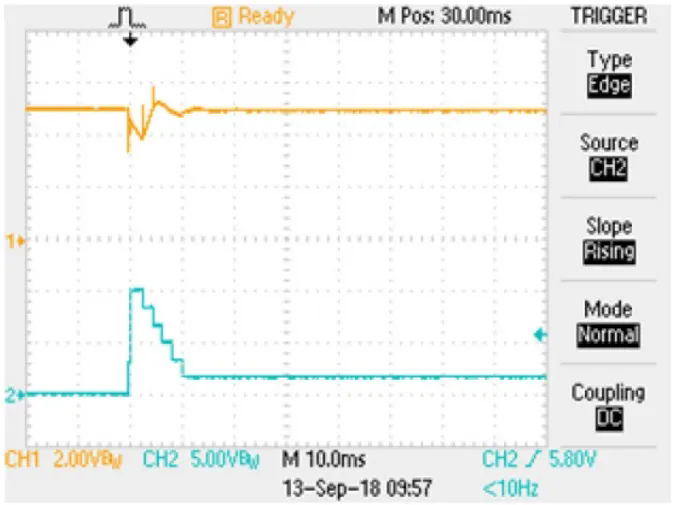

另外,Surge功能也可以模擬待測物突然接入電源(熱拔插)而引起的電流波動,如下圖,黃色為電壓,藍色為電流:
