AEL-5000系列可編程交/直流電子負載——在非正弦波輸出中的測試應用！
發布日期：2024-06-03 點擊次數： 117 作者：固緯電子
對于正弦波輸出的AC源測試，我們可以直接用CC模式測試即可，但是，對于非正弦波輸出的AC電源，如UPS電源的方波、階梯波輸出等，此時就無法使用傳統的CC模式進行測試。
固緯電子AEL-5000系列交直流電子負載特有的Linear CC模式可以幫助您解決這個問題。
Linear CC模式是內部包含了自動增益控制(AGC)電路,及此電路產生的參考信號與輸入電壓同步響應，包括電壓波形和頻率。只要輸入電壓信號到峰值檢測器,自動增益控制（AGC）電路將產生一個恒定幅度的輸出信號，并且迅速跟隨輸入電壓波形的變化而變化。所以L(fǎng)inear CC模式特別適合階梯波形、方波波形與帶有變形波形的輸入電壓測試。
實際測試波形如下：

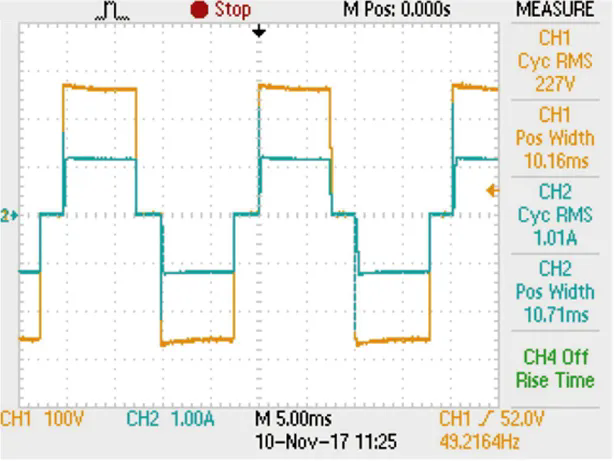

輸入階梯波
UPS 正弦波轉方波
UPS 方波轉正弦波
