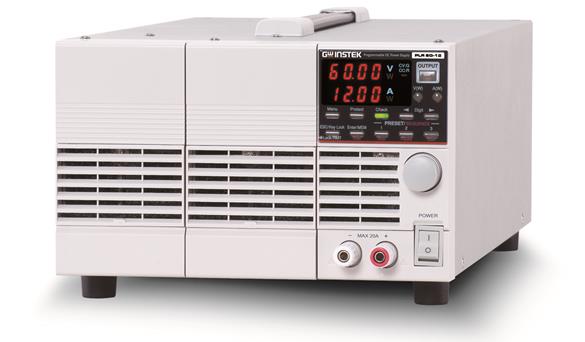

PLR系列（開關式）(PLR 20-18,PLR 20-36,PLR 36-10,PLR 36-20,PLR 60-6,PLR 60-12)

額定輸出電壓:20V/36V/60V
輸出功率:360W/720W
低紋波低噪聲(0.5mVrms/10mArms)
快速恢復時間（100us）
為100-240VAC的交流輸入配備功率因素校正電路
串行連接最多2個單元并行連接最多3個單元
選擇電壓電流的設置位數（粗調/細調）
面板鎖定功能/3套預設功能
輸出定時器功能（范圍從1min到1000h59mins）
CC優先功能（防止電流沖突）
PC編輯的序列功能（最大步進1000 /最小步進50ms）
保護：OVP,UVP,OCP，遙感（終端打開）
外部模擬控制功能

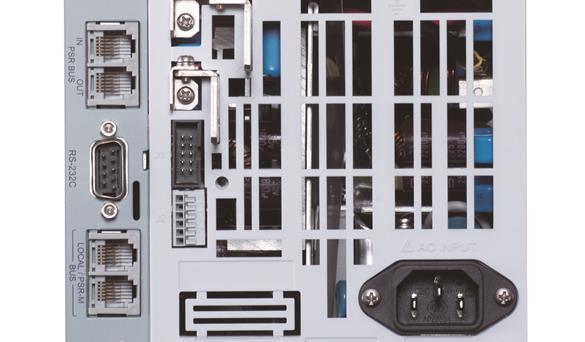

PC遠程界面：標準：RS-232;選配的：GPIB/USB/LAN

產品敘述產品規格配件訂購信息下載

固緯最新推出的PLR 系列共有6 個機種，輸出電壓范圍分別為20V/36V/60V，而輸出功率分別為360W 和720W。透過外部串聯或是并聯的連接方式，以提高整體的輸出電壓或輸出電流，針對同機種的機器可提供2 臺串聯或3 臺并聯 。PLR 系列提供三組默認功能鍵可儲存經常使用的電壓及電流參數, 使用者可以快速的進行呼叫/儲存；此外序列編程功能，可以透過計算機來執行序列參數編輯，此序列編程的參數是由一連串的電壓和電流步階組合而成, 經由RS232C(標配), LAN/USB(選配)或 GPIB/USB(選配) 接口來進行PC端序列編程數據的傳輸至電源供應器內部存儲器，此功能經常被運用來建立標準的測試流程，以驗證待測體在快速變化條件下其特性的狀態。PLR 系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測體，另外在背板所提供的模擬監視(標配)與模擬控制(選配)功能，可用來監控或控制其電源供應器的輸出。

PLR 系列是一種混合型的電路設計，它集成了線性式(Linear)和交換式(Switching)兩者電路的架構所組合而成的。交換式(Switching)電路的優點是高功率密度，而線性電路具有低噪聲,低紋波和快速的電壓恢復時間等優異的特性。PLR 系列結合線性和交換式電路的所有優點，不僅擁有小巧的尺寸、重量輕、低紋波，亦具有快速的電壓恢復時間約100us?？焖匐妷夯謴蜁r(shí)間可以讓電源供應器提供較穩定的輸出電壓，因此適合較大負載電流變化的測試單體(DUT)來使用。PLR 系列提供啟動電流優先功能來防止輸出瞬間的電壓及電流過沖問題，特別適合使用在LED 及二極管等負載測試。

PLR 系列滿足各種工業外圍產品相關的測試，包括半導體設備及汽車電子組件等的可靠性試驗、耐久性試驗和電子組件的老化試驗等，以提高各終端產品的質量和可靠性。

快速選型

型號	電流	電壓	功率	功能	標配接口
PLR 20-18	18A	20V	360W	開關	RS232
PLR 20-36	36A	20V	720W	開關	RS232
PLR 36-10	10A	36V	360W	開關	RS232
PLR 36-20	20A	36V	720W	開關	RS232
PLR 60-6	6A	60V	360W	開關	RS232
PLR 60-12	12A	60V	720W	開關	RS232

詳細規格
	PLR20-18	PLR20-36	PLR36-10	PLR36-20	PLR60-6	PLR60-12
額定輸出
電壓	0V~20V	0V~20V	0V~36V	0V~36V	0V~60V	0V~60V
電流	0~18A	0~36A	0~10A	0~20A	0~6A	0~12A
功率	360W	720W	360W	720W	360W	720W
例（CV）
線性	3mA	3mA	3.8mA	3.8mA	5mA	5mA
負載	2mA	2mA	2.8mA	2.8mA	4mA	4mA
例（CC）
線性	5mA	5mA	5mA	5mA	5mA	5mA
負載	5mA	10mA	1mA	5mA	1mA	5mA
波&噪聲（噪聲帶寬=20MHz；波紋帶寬=1MHz）
CV P-P	30mVp-p	30mVp-p	30mVp-p	30mVp-p	30mVp-p	30mVp-p
CV rms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms
CC rms	10mArms	10mArms	5mArms	10mArms	5mArms	5mArms
回讀精度（23℃±5℃，預熱30分鐘后）
電壓	±（0.1%rdg+2digits)		±（0.1%rdg+2digits)		±（0.1%rdg+2digits)
電流	±（0.5%rdg+2digits)		±（0.5%rdg+2digits)		±（0.5%rdg+2digits)
功率	±（0.7%rdg+1.5F.S.)		±（0.7%rdg+1.5F.S.)		±（0.7%rdg+1.5F.S.)
設置精度（23℃±5℃，預熱30分鐘后）
電壓	±（0.5%SETg+0.5%F.S.)		±（0.5%SETg+0.5%F.S.)		±（0.5%SETg+0.5%F.S.)
電流	±（1%SETg+1%F.S.)		±（1%SETg+1%F.S.)		±（1%SETg+1%F.S.)
響應時間
上升時間(輸出電壓：10%→90%FS)	50ms/50ms;無負載/額定負載		50ms/50ms;無負載/額定負載		50ms/50ms;無負載/額定負載
下降時間(全負載)(輸出電壓：10%→90%FS)	50ms		50ms		150ms
下降時間(無負載) (輸出電壓：10%→90%FS)	250ms		250ms		600ms
負載瞬時恢復時間 (負載從50到100%)	100us		100us		100us
設置分辨率
電壓	10mV		10mV		10mV
電流	10mA		10mA		10mA
測量分辨率
電壓	10mV		10mV		10mV
電流	10mA		10mA		10mA
串并聯性能
并聯操作	最多3個單元		最多3個單元		最多3個單元
串聯操作	最多2個單元		最多2個單元		最多2個單元
保護功能
OVP	范圍設定：10%~110%F.S.分辨率設定：最低顯示分辨率的10倍當輸出電壓超過設定的OVP值時激活：硬件檢測
OCP	范圍設定： 5%~110%F.S.分辨率設定：最低顯示分辨率的10倍當輸出電流超過設定的OCP值時激活：軟件檢測
UVP	范圍設定： -1V~110%F.S.分辨率設定：最低顯示分辨率的10倍當輸出電壓低于設定的UVP值時激活：軟件檢測
環境條件
操作溫度	0℃~40℃
存儲溫度	﹣20℃~60℃
操作濕度	30%~85%RH（非冷凝）
存儲濕度	20%~85%RH（非冷凝）
讀取回溫系數
電壓	±100ppm/℃
電流	±100ppm/℃
其他
功率消耗	570VA	1100VA	520VA	1050VA	510VA	1000VA
功率因數	0.99	0.99	0.99	0.99	0.99	0.99
冷卻方法	強制冷卻:風扇速度與內部散熱片的溫度成比例
電源	單相100VAC至240VAC,50HZ到60HZ
接口	RS-232C（標配）；GPIB/USB/LAN（選配）
模擬控制	可以
外形尺寸&重量	139.5（H）X 140（W）X 415.5（D）約5.2kg	139.5（H）X 210（W）X 415.5（D）約7.5kg	139.5（H）X 140（W）X 415.5（D）約5.2kg	139.5（H）X 210（W）X 415.5（D）約7.5kg	139.5（H）X 140（W）X 415.5（D）約5.2kg	139.5（H）X 210（W）X 415.5（D）約7.5kg
規格如有局部變更，恕不另行通知

點擊下載

附件
用戶手冊(CD)x1,電源線x1,后置輸出端蓋x1,螺栓(套)x1(六角螺栓P-3x2,平墊圈x2,六角螺母x2)
輸出接地線x1,M4小螺絲墊圈x1,M3小螺絲墊圈x1,M3大螺絲墊圈x2
選配附件
PLR-GU GPIB/USB接口卡 GTL-246 USB線(1.2m)
PLR-LU LAN/USB 接口卡 GTL-248 GPIB線(2.0m)
PLR-ARC 外部模擬控制接口卡 GTL-251 GPIB-USB-HS(高速)
PLR-001 并聯專用排線(2-3臺用) GRJ-1101 模塊連接線(0.5m)
PLR-002 串聯專用排線 GRJ-1102 模塊連接線(1.5m)
GRA-427 機架安裝附件(EIA+JIS)

PLR 20-18 (0~20V/ 0~18A / 360W) 低噪聲直流電源

PLR 20-36 (0~20V/ 0~36A / 720W) 低噪聲直流電源

PLR 36-10 (0~36V/ 0~10A / 360W) 低噪聲直流電源

PLR 36-20 (0~36V/ 0~20A / 720W) 低噪聲直流電源

PLR 60-6 (0~60V/ 0~6A / 360W) 低噪聲直流電源

PLR 60-12 (0~60V/ 0~12A / 720W) 低噪聲直流電源
