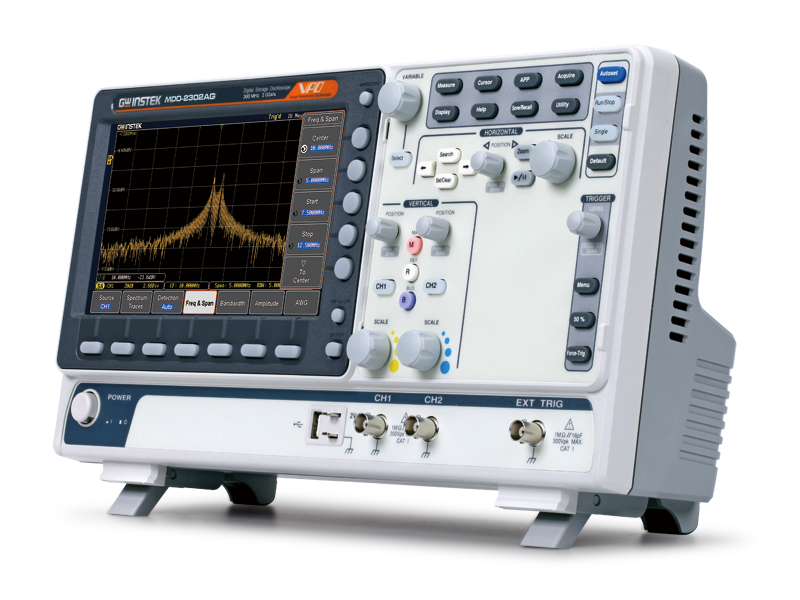

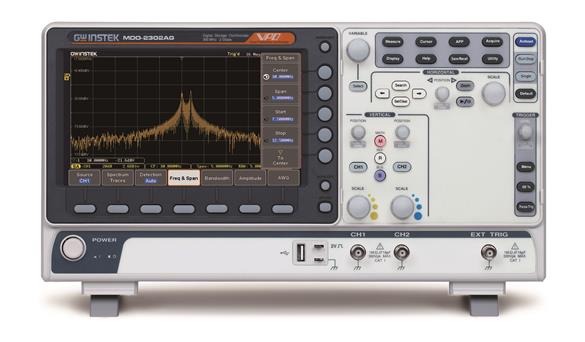

MDO-2000A系列(MDO-2102A，MDO-2202A，MDO-2302A，MDO-2102AG，MDO-2202AG，MDO-2302AG，)

300/200/100MHz帶寬，2通道
實時采樣率2GSa/s
每通道20M記錄長度/VPO波形顯示技術
8" WVGA LCD顯示
波形更新率最高600,000wfms/s(分段模式），120,000wfms/s(正常模式）
提供最高1GHz頻譜分析儀功能
提供頻率響應分析儀功能(FRA)(僅MDO-2000AG機種)
提供雙通道任意波信號發生器(僅MDO-2000AG機種)
提供1M點FFT信號顯示
配置高通/低通/帶通濾波器功能
29,000個分段存儲器和波形搜索功能
標配I2C/SPI/UART/CAN/LIN串行總線觸發和解碼功能
多款APP應用：數據記錄器，網絡(luò )存儲功能，模板測試功能等
接口：USB，LAN，Go/NoGo

產品敘述產品規格配件訂購信息下載

MDO-2000A系列是一款多功能混合域數字示波器。全機種帶寬范圍包括300MHz,200MHz,100MHz。實時采樣率 2GSa/s，儲存深度20M/ch。該系列包括MDO-2000A和MDO-2000AG兩個機種，全系標配頻譜分析儀的功能。MDO-2000AG另外提供一個雙信道25MHz任意波信號發生器，并提供頻率響應分析（FRA）功能。

MDO-2000A系列示波器提供38項自動測量參數可選擇，實現多種專屬量測功能。另外提供波形運算功能，基本數學運算：加、減、乘、除、FFT，以及高級數學運算，提供15種高級函數運算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），提供函數/變量/數值/運算符/測量值等為基礎的用戶自定義數學函數公式（多達60種用戶自定義波形函數參數設定）。

快速選型

型號	帶寬	頻譜分析儀	頻率響應分析	信號發生器	標配接口
MDO-2102A	100MHz	√	×	×	USB/LAN
MDO-2202A	200MHz	√	×	×	USB/LAN
MDO-2302A	300MHz	√	×	×	USB/LAN
MDO-2102AG	100MHz	√	√	√	USB/LAN
MDO-2202AG	200MHz	√	√	√	USB/LAN
MDO-2302AG	300MHz	√	√	√	USB/LAN

詳細規格

MDO-2000A系列規格
型號	MDO-2102A	MDO-2202A	MDO-2302A	MDO-2102AG	MDO-2202AG	MDO-2302AG
通道	2ch+Ext	2ch+Ext	2ch+Ext	2ch+Ext	2ch+Ext	2ch+Ext
帶寬(-3dB)	DC~100MHz	DC~200MHz	DC~300MHz	DC~100MHz	DC~200MHz	DC~300MHz
上升時間	3.5ns	1.75ns	1.17ns	3.5ns	1.75ns	1.17ns
帶寬限制	20MHz	20M/100MHz	20M/100MHz/200MHz	20MHz	20M/100MHz	20M/100MHz/200MHz
垂直靈敏度
分辨率	8 bit
	1mV~10V/div
輸入耦合	AC, DC, GND
輸入阻抗	約1MΩ// 16pF
DC增益精度	±(3%)when 2mV/div or greater is selected
	±(5%)when 1mV/div is selected;
極性	Normal & Invert
最大輸入電壓	300Vrms, CAT I
偏移位置范圍	1mV/div ~ 20mV/div : ±0.5V
	50mV/div ~ 200mV/div : ±5V
	500mV/div ~ 2V/div : ±25V
	5V~10V/div : ±250V
波形信號處理	+, -, ×, ÷, FFT, User Defined Expression.
	FFT:1Mpts
	FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
觸發
觸發源	CH1 ,CH2, Line, EXT
觸發模式	自動 (支持Roll模式, 100 ms/div 或更慢), 正常, 單序列
觸發類型	邊沿，脈沖寬度（毛刺），視頻，矮波(Runt)，上升和下降（斜率），交替，超時，事件延遲（1?65535事件），延時（持續時間，4nS?10S），總線

釋放范圍	4ns~10s
耦合	AC,DC,LFrej. ,HFrej. ,Noiserej.
靈敏度	1div
外部觸發
范圍	±15V
靈敏度	DC ~ 100MHz 約. 100mV
	100MHz ~ 300MHz 約. 150mV
輸入阻抗	1MΩ±3%~16pF
水平
時基范圍	1ns/div ~ 100s/div (1-2-5 increments)
	ROLL: 100ms/div ~ 100s/div
預觸發	最大10 div
后觸發	最大2,000,000 div
時基精度	±50 ppm over any ≥ 1 ms時間間隔
實時采樣率	最大 2GSa/s
記錄長度	每通道 20M pts
采集模式	正常, 平均, 峰值檢測, 單次
峰值偵測	2ns (典型值)
平均值	從2 到 256可選
X-Y 模式
X-軸輸入	通道1
Y-軸輸入	通道2
相移	±3° at 100kHz
光標和測量
光標	幅度，時間，門控;單位：秒，Hz（1 / s），相位（度），定量（％）
自動測量	38組：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面積，周期面積，ROVShoot，FOVShoot，RPREShoot，FPREShoot，頻率，周期，上升時間，寬度，占空比，+脈沖， - 脈沖，+邊緣， -邊緣，％閃爍，閃爍Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
自動計數器	6 位,范圍從最小2Hz到額定帶寬
自動設置	單按鈕，自動設置垂直，水平和觸發系統的所有通道，具有撤消自動設置
保存設置	20 組
保存波形	24 組
顯示
TFT LCD 類型	8" TFT LCD WVGA 彩色顯示
顯示分辨率	800 水平× 480 垂直像素(WVGA)
插值	Sin(x)/x
波形顯示	點，向量，可調余輝（16ms?4s），無限余輝
波形更新率	最大600,000次/秒（分段模式），最大120,000次/秒（正常模式）
顯示刻度	8 x 10 div
顯示模式	YT ;XY

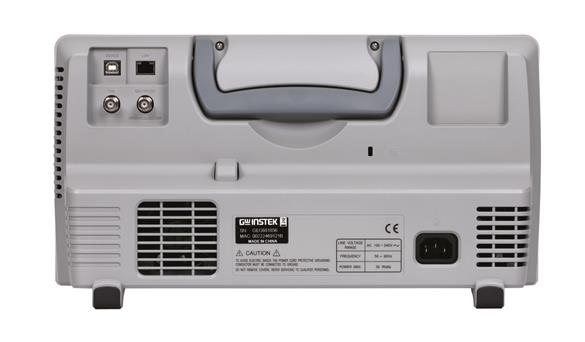

接口
USB 端口	USB 2.0 高速主機端口X1, USB 2.0高速設備端口 X1
以太網(LAN)端口	RJ-45 連接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC	5V Max/10mA TTL 集電極開路輸出
Kensington Style Lock	后面板安全插槽連接到 standard Kensington-style lock.
頻譜分析儀規格
頻率范圍	DC~1GHz (額定帶寬~1GHz為非校準狀態)
掃寬	1kHz~1GHz(Max.)
分辨率帶寬	1Hz ~ 1MHz(Max.)
參考級別	-50 dBm to +40dBm in steps of 5dBm
垂直單位	dBV RMS; Linear RMS; dBm
垂直位置	-12divs to +12divs
垂直刻度	1dB/div to 20dB/div in a 1-2-5 Sequence
顯示平均噪音水平	1V/div < -50dBm, Avg : 16
	100mV/div < -70dBm, Avg : 16
	10mV/div < -90dBm, Avg : 16
旁生噪聲響應	2nd 諧波失真< 40dBc
	3rd 諧波失真< 45dBc
頻域跟蹤類型	Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
檢測方法	Sample ; +Peak ; -Peak ; Average
FFT窗口	FFT Factor :
	Hanning 1.44
	Rectangular 0.89
	Hamming 1.30
	Blackman 1.68
任意信號發生器（AWG）規格（僅MDO-2000AG系列提供）
通道	2
采樣率	200 Msa/s
垂直分辨率	14 bits
最大頻率	25 MHz
波形	Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac, ARB
輸出范圍	20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
輸出分辨率	1mV
輸出精度	2% (1 kHz)
偏移范圍	±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率	1mV
正弦波	頻率范圍	100mHz to 25MHz
	平整度	±0.5 dB
	諧波失真	-40 dBc
	失真 (非諧波)	-40 dBc
	總諧波失真	1%
	S/N Ratio	40 dB
方波/脈沖波	頻率范圍	100 mHz to 15MHz
	上升/下降時間	<15ns
	過激	<3%
	占空比	方波:50%;脈沖波:0.4%~99.6%
	最小脈沖寬度	30 ns
	抖動	500 ps
斜波	頻率范圍	100mHz~1MHz
	線性度	1%
	對稱性	0 to 100%
頻率響應分析功能FRA（僅MDO-2000AG系列提供）
動態范圍	> 80 dB (typical)
輸入與輸出通道	Channel 1 or 2
頻率范圍	20 Hz to 25 MHz
測試點數	10 to 90 points per decade
測試電壓幅值	20 mVpp to 5 Vpp into High-Z ;Fixed test amplitude or custom amplitude for each decade
檢測結果	Logarithmic overlaid gain and phase plot
手動測量	Two pairs of tracking gain and phase markers
測試繪圖	Auto-scaled during test
其他功能
多國語言菜單	可用
操作環境	溫度: 0°C to 50°C.在低于 40°C 時相對濕度 ≤ 80%; 在41°C ~ 50°C時≤ 45%
在線幫助	Available
時鐘	Time and Date ,Provide the Date/Time for saved data
尺寸	384mm * 208mm * 127.3mm
重量	3kg

點擊下載

標準附件：

電源線 x1

CD x1 (附有快速操作指南，用戶手冊、程控手冊)

無源電壓探棒 x2

GTL-110 信號源測試線(BNC-BNC）x2（僅MDO-2000AG機種配置）

軟件下載：

OpenWave軟件

USB驅動程序

LabVIEW驅動

MDO-2102A 100MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能）

MDO-2202A 200MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能）

MDO-2302A 300MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能）

MDO-2102AG 100MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能，雙通道任意波信號發生器，頻率響應分析功能FRA）

MDO-2202AG 200MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能，雙通道任意波信號發生器，頻率響應分析功能FRA）

MDO-2302AG 300MHz 2通道多功能混合域數字示波器（含頻譜分析儀功能，雙通道任意波信號發生器，頻率響應分析功能FRA）
