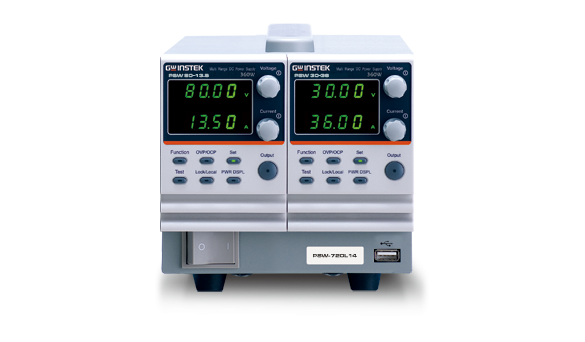

PSW- M多通道系列

多通道:雙通道最大720W，三通道最大1080W;具有相同電壓通道之間的輸出延遲小于0.1ms
可控制每個通道獨立或同時輸出
多種電壓組合:可從30V/40V/80V/160V中選擇低壓組合;可從250V/800V中選擇高壓組合
高級Web服務器:執行SCPI指令;通過服務器進行Web控制;數據記錄;編輯序列
CC/CV優先模式是電池和LED行業的理想選擇
可調節上升和下降斜率
720W/1080W采用1/3、1/2機架安裝框架設計(標準EIA/JIS)
標配接口:LAN、USB、外部模擬遠程控制終端
選配接口:GPIB、RS-232C
支持LabVIEW驅動程序

產品敘述產品規格配件訂購信息下載

PSW-多通道系列是一款雙通道或三通道寬范圍輸出的可編程開關直流電源。最大輸出功率可達1080W。額定功率為720W的兩通道型號有13種，額定功率為1080W的三通道型號有24種。低壓機種的額定電壓為30V、40V、80V、160V。高壓機種的額定電壓為250V和800V。

PSW-多通道系列的CV/CC優先級選擇是保護DUT的一個非常有用的功能。當電源輸出開啟時，傳統電源通常在CV模式下工作。這可能會(huì )給電源輸出級的電容性負載或電流密集型負載帶來高浪涌電流。以L(fǎng)ED的 IV曲線驗證為例，使用傳統電源進行這種測量成為一項非常具有挑戰性的任務。

以CV模式下的LED連接到電源作為初始設置，當電源輸出打開，電壓上升到LED 正向電壓時，電流將突然達到峰值，并超過電流限制的預設值。在檢測到該高電流時，電源開始從CV模式轉換到CC模式。盡管在CC模式被激活后電流變得穩定,但發生在CV和CC交叉點的電流尖峰可能會(huì )損壞DUT。在功率輸出階段,PSW-多通道系列能夠在CC優先級下運行，以限制在閾值電壓下發生的電流尖峰，從而保護DUT免受浪涌電流損壞。
PSW-多通道系列的可調節斜率允許用戶設置輸出電壓或輸出電流、從低電平到高電平轉換的特定上升時間以及從高電平到低電平轉換的具體下降時間。這便于在具有可控斜率的電壓或電流電平變化期間對DUT進行特性驗證。大多數照明設備或大電容器在功率輸出期間的制造測試都與高浪涌電流的發生有關，這會(huì )大大縮短 DUT 的壽命。為了防止浪涌電流損壞電流密集型器件，在通電﹒斷電期間平穩而緩慢的電壓轉換可以顯著降低突波電流，并保護設備免受高電流損壞。

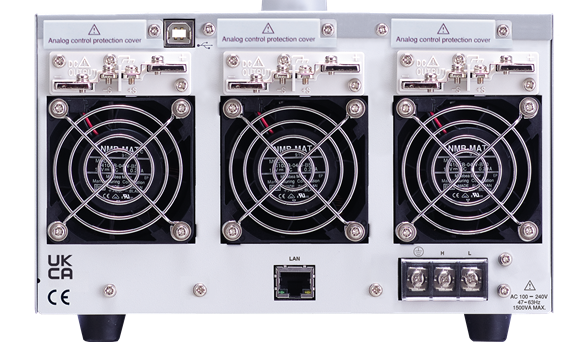

PSW-多通道系列提供OVP和OCP?？梢赃x擇OVP和OCP電平，默認電平設置為電源額定電壓/電流的110%。當任何一個保護電平被觸發時，電源輸出將被切斷，以保護 DUT。PSW-多通道系列提供USB Host/Device和 LAN接口作為標配，GPIB和RS-232C作為選配。所有可用的接口都支持LabVIEW驅動程序和數據記錄PC軟件。后面板上還提供了模擬控制/監控連接器，用于電源開/關的外部控制以及電源輸出電壓和電流的外部監控。

高級web服務器是PSW-多通道系列的獨特功能，可以通過瀏覽器直接執行SCPI指令，并控制PSW多通道系列電源。數據記錄的間隔為1秒。它可以編輯輸出序列。寬范圍輸出:在相同額定功率下提供寬范圍的電壓/電流輸出。一個電源具有多個電源的總容量。
泄放電路:加速電壓下降時間。序列:將輸出序列保存在U盤中，以直接控制電源執行自動測試序列。PSW-多通道系列的CV/CC優先模式是保護DUT的一個非常有用的功能。
常規電源在輸出時通常以CV模式工作。在功率輸出過程中，電容性負載或電流密集型負載可能會(huì )導致浪涌電流。以L(fǎng)ED的I-V 驗證曲線為例，使用傳統電源測量它將是一項挑戰。在初始狀態下，常規電源以CV模式運行。當輸出電壓超過LED的正向電壓時，電流將瞬間流動，超過默認的電流限制值。即使在切換到CC模式后電流變得穩定，CV和CC之間的交叉點仍然可能損壞DUT。然而，PSW-多通道系列能夠在功率輸出期間以CC模式運行，以抑制浪涌電流，并防止在電壓瞬間導通時損壞DUT?？烧{節的轉換速率允許用戶設置電壓或電流的上升和下降時間。通過控制轉換速率設置，可以方便地在變化的電壓或電流條件下驗證DUT。在照明設備或大型電容器的制造測試中,功率輸出通常會(huì )產生顯著的浪涌電流，這會(huì )大大縮短DUT的壽命。為了防止浪涌電流造成的損壞，緩慢的電壓輸出大大減少了浪涌電流帶來的危害，從而實現了設備保護。PSW-多通道系列提供的OVP和OCP功能可以自定義，默認值為額定值的110%。當保護設置被觸發時，輸出將被關閉以保護DUT。USB和LAN是PSW-多通道系列的標準通信接口，GPIB-USB 和RS232-USB是選配。所有接口均支持LabVIEW驅動程序和數據記錄PC軟件。

點擊下載

標配：

電源線x1（依地區選擇)

GTL-123 測試線x1(30V/40V/80V/160V每個通道一個低壓模塊)

GTL-240 USB Cable"L" Type x1

PSW-004 基本配件套件×1(30V/40V/80V/160V低壓模塊)

選配：

PSW-001 配件套件

PSW-002 簡單的IDC工具

PSW-003 觸點拆卸工具

GUG-001 GPIB to USB Adaptor

GRA-410-J 機架安裝套件(JIS)

GRA-410-E機架安裝套件(KIA)

GET-001 最大30A的延伸端子(30V/40V/80V /160V低壓模塊)

GET-002 最大10A的延伸端子(250V/800V高壓模塊)

GET-005 最大20A的延伸端子(歐洲)(30V/40V/80V/160V低壓模塊)

GTL-130 測試線: 2x red,2x black(250V/800V高壓模塊)

GTL-248 GPIB Cable, 2000mm

GTL-250 GPlB Cable, 600mm

GUR-001A USB to RS-232 Cable (M3),3000mm

GUR-001B USB to RS-232 Cable (#4-40 UNC),3000mm

點擊購買
