PPX系列（PPX-3601,PPX-1005,PPX-2002,PPX-2005,PPX-3603,PPX-10H01）

定電壓和定電流優先輸出模式
四檔電流量測分辨率(最小0.1μA)/兩檔電壓量測分辨率(最小0.1mV)
電源輸出/截止延遲功能
電壓電流斜率控制功能
泄放電路控制
延遲過電流保護
序列式電源輸出功能
Remote Sensing功能
數據記錄功能(Data Logger)
10組記憶功能
過電壓保護、欠電壓限制、過電流保護、過溫度保護、AC Alarm功能
支持K Type 熱電偶溫度量測

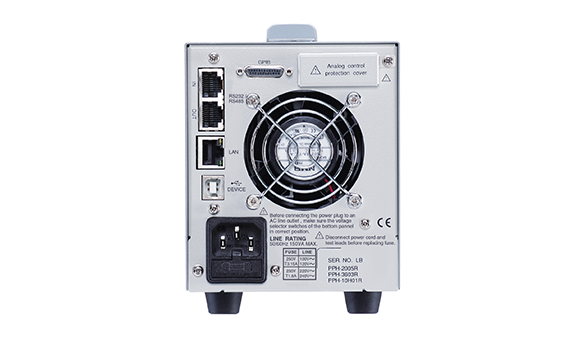

界面:USB, LAN, RS-232, RS-485, Analog Control; Opt: GPIB
尺寸: 3U高, 符合1/4 Rack

產品敘述產品規格配件訂購信息下載

PPX 系列可編程高精度直流電源供應器，共包含六款機種；分別是PPX-1005(10V/5A/50W), PPX-2002(20V/2A/40W), PPX-2005(20V/5A/100W), PPX-3601(36V/1A/36W), PPX-3603(36V/3A/108W), PPX-10H01(100V/1A/100W)。此系列具有傳統線性電源供應器之輸出低噪聲(0.35mVrms)、快速瞬時響應特性(<50μs)，同時提供定電壓和定電流優先輸出模式，也可以分別設定電壓和電流的上升/下降斜率，以及輸出開啟和關閉的延遲時間。PPX系列不僅有四檔電流檔位及二檔電壓檔提供使用者高精度的量測，也可以透過Data Logger 功能，將量測紀錄儲存在USB上，長時間的量測及記錄IoT裝置, 便攜設備、穿戴式裝置、傳感器組件。
為了延長便攜設備及穿載式裝置的使用時間，制造商不僅致力在提升電路的運行效率，也盡可能地減少待機時的功率消耗。固緯電子為了滿足用戶在低功率量測上的應用，推出了電流量測分辨率( 0.1μA, 1μA, 10μA, 0.1mA)以及電壓量測分辨率(0.1mV, 1mV)的PPX系列，提供電源給便攜設備及穿載式裝置使用，而且當裝置進入sleep mode 或standby mode時，PPX系列仍然可以量測待測物細微的電流變化。

PPX系列提供Test Sequence功能，此功能可由用戶自行定義輸出波形，由使用者任意編輯，并設定各步驟之電壓爬升或下降時間及電壓維持的時間；在操作上用戶可直接在PPX系列前面板編輯，或經由計算機編輯CSV檔案并匯入PPX系列，甚至可以遠程編輯PPX系列。另外PPX系列的OCP Delay 功能可以讓用戶依據待測物特性，彈性地調整觸發過電流保護的時間，在保護待測物同時也能測試特定時間內待測物的電流變化。

除了電壓、電流、功率量測外，PPX系列也支持溫度量測，搭配K Type Thermocouple, 可以量測溫度范圍從-200到+1372℃。支持的標準通訊界面包括USB, LAN, RS-232, RS-485以及選配界面GPIB.

型號		PPX-1005	PPX-2002	PPX-2005	PPX-3601	PPX-3603	PPX-10H01
直流輸出
輸出電壓		10.000V	20.000V	20.000V	36.000V	36.000V	100.00V
輸出電流		5.0000A	2.0000A	5.0000A	1.0000A	3.0000A	1.0000A
輸出功率		50W	40W	100W	36W	108W	100W
定電壓操作
電源調節率		±(0.01% of setting + 1mV)	±(0.01% of setting + 1mV)	±(0.01% of setting + 1mV)	±(0.01% of setting + 3mV)	±(0.01% of setting + 3mV)	±(0.01% of setting + 7mV)
負載調節率		±(0.01% of setting + 2mV)	±(0.01% of setting + 2mV)	±(0.01% of setting + 3mV)	±(0.01% of setting + 3mV)	±(0.01% of setting + 4mV)	±(0.01% of setting + 7mV)
瞬間恢復時間 *1		<50us					<100us
紋波&噪聲	(Vrms2/ Vpp3)	0.35mVrms/<6mV Vpp	0.5mVrms/<8mV Vpp	0.5mVrms/<8mV Vpp	0.8mVrms/<10mV Vpp	0.8mVrms/<10mV Vpp	1.2mVrms/<15mV Vpp
上升時間*4	Rated load	20ms	50ms				100ms
	No load	20ms	50ms				100ms
下降時間*5	Rated load	10ms	20ms				50ms
	No load	100ms	150ms				250ms
設定范圍 (105%)		0V～10.5V	0V ～ 21.0V	0V ～21.0V	0V ～ 37.8V	0V～37.8V	0V～ 105.0V
設定分辨率		0.2mV	0.5mV	0.5mV	1mV	1mV	2mV
設定準確度 (23℃±5℃)		±(0.03% of setting + 3mV)	±(0.03% of setting + 5mV)	±(0.03% of setting + 5mV)	±(0.03% of setting + 8mV)	±(0.03% of setting + 8mV)	±(0.03% of setting + 20mV)
線路補償電壓 (single line)		1V					3V
溫度系數 (TYP.)		100 ppm/℃
定電流操作
電源調節率		±(0.02% of setting + 250uA)	±(0.02% of setting + 100uA)	±(0.02% of setting + 250uA)	±(0.02% of setting + 50uA)	±(0.02% of setting + 150uA)	±(0.02% of setting + 50uA)
負載調節率		±(0.02% of setting + 250uA)	±(0.02% of setting + 100uA)	±(0.02% of setting + 250uA)	±(0.02% of setting + 50uA)	±(0.02% of setting + 150uA)	±(0.02% of setting + 50uA)
紋波&噪聲	(Arms*2)	2mA	1mA	2mA	400uA	1mA	1mA
設定范圍 (105%)		0A ～ 5.25A	0A～ 2.1A	0A～ 5.25A	0A ～ 1.050A	0A～ 3.15A	0A～ 1.050A
設定分辨率		0.1mA	0.05mA	0.1mA	0.02mA	0.1mA	0.02mA
設定準確度 (23℃±5℃)		±(0.05% of setting + 3.0mA)	±(0.05% of setting + 1.0mA)	±(0.05% of setting + 3.0mA)	±(0.05% of setting + 0.5mA)	±(0.05% of setting + 1.5mA)	±(0.05% of setting + 1.0mA)
溫度系數 (TYP.)		200 ppm/℃
測量與顯示
電壓檔位	H	10.000V	20.000V	20.000V	36.000V	36.000V		100.00V
	L	1.0000V	2.0000V	2.0000V	3.6000V	3.6000V		10.000V
電流檔位	H	5.0000A	2.0000A	5.0000A	1.0000A	3.0000A		1.0000A
	M	500.00mA	200.00mA	500.00mA	100.00mA	300.00mA		100.00mA
	L	50.000mA	20.000mA	50.000mA	10.000mA	30.000mA		10.000mA
	LL	5.0000mA	2.0000mA	5.0000mA	1.0000mA	3.0000mA		1.0000mA
測量分辨率	電壓(H)	1mV						10mV
	電壓(L)	0.1mV						1mV
	電流(H)	0.1mA						0.1mA
	電流(M)	0.01mA						0.01mA
	電流(L)	0.001mA						0.001mA
	電流(LL)	0.0001mA						0.0001mA
測量準確度	電壓(H/L)	±(0.03% of rdg +2mV)	±(0.03% of rdg +4mV)	±(0.03% of rdg + 5mV)	±(0.03% of rdg + 6mV)	±(0.03% of rdg + 8mV)		±(0.03% of rdg + 15mV)
	溫度系數*6 (TYP.)	100 ppm/℃
	電流(H/M)	±(0.05% of rdg + 2.5mA)	±(0.05% of rdg + 1.0mA)	±(0.05% of rdg + 2.5mA)	±(0.05% of rdg + 0.4mA)	±(0.05% of rdg + 1.2mA)		±(0.05% of rdg + 1.0mA)
	電流(L/LL)	±(0.1% of rdg + 40uA)	±(0.1% of rdg + 24uA)	±(0.1% of rdg + 40uA)	±(0.1% of rdg + 16uA)	±(0.1% of rdg + 28uA)		±(0.1% of rdg + 24uA)
	溫度系數*6 (TYP.)	200 ppm/℃
溫度測量
溫度范圍 (K-Type 熱電偶)	范圍	-200℃~+1372℃
	分辨率	0.25℃
	準確度	±(0.5% + 2℃)
保護功能
過電壓保護(OVP)	運作	Turns the output off, displays OVP and lights ALARM
	設定范圍	0.5V ～ 11.0V	1.0V ～22.0V	1.0V ～ 22.0V	1.8V ～ 39.6V	1.8V～ 39.6V		5.0V～ 110.0V
		(5% to 110% of the rated output voltage)
	設定準確度	±(1% of rating)
過電流保護(OCP)	運作	Turns the output off, displays OCP and lights ALARM
	設定范圍	0.25A ～ 5.5A	0.1A ～ 2.2A	0.25A～5.5A	0.05A ～ 1.1A	0.15A～ 3.3A		0.05A～ 1.1A
		(5% to 110% of the rated output current)
	設定準確度	±(1% of rating)
過溫度保護(OTP)	運作	Turns the output off, displays OTP and lights ALARM
其它
通信接口	LAN	MAC Address, DNS IP Address, User Password, Gateway IP Address, Instrument IP Address, Subnet Mask
	USB	Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC
	RS-232/RS-485	Complies with the EIA-RS-232/RS-485 specifications (excluding the connector)
輸入電壓范圍*7		100Vac / 120Vac / 220Vac / 240Vac(±10%), 50Hz / 60Hz, single phase
輸入頻率范圍		47Hz ～ 63Hz
輸入最大峰值電流		25Amax or less	20Amax or less	30Amax or less	35Amax or less	40Amax or less		30Amax or less
視在功率		200VA	150VA	300VA	150VA	300VA		300VA
操作溫度		0?C ～40?C
儲存溫度		-20?C to 70?C
操作濕度		20% to 80% RH; No condensation
儲存濕度		20% to 85% RH; No condensation
尺寸 (mm) & 重量		107(W)×124(H)×313(D) (not including protrusions)，Approx. 5.5kg
*1. 負載從額定輸出電流的50%變?yōu)?00%時，輸出電壓恢復到額定輸出±（0.1%+10mV）范圍內的時間。
*2. 測量頻率帶寬為5 Hz至1 MHz。
*3. 測量頻率帶寬為10 Hz至20 MHz。
*4. 額定輸出電壓的10%~90%，帶額定電阻負載。
*5. 額定輸出電壓的90%~10%，帶額定電阻負載。
*6. 溫度系數：預熱30分鐘后?！?/td>
*7. 在將電源插頭連接到交流電源插座之前，請確保底部面板的電壓選擇開關處于正確位置。連接到錯誤的交流線路電壓可能會(huì )損壞儀表。

點擊下載

標準配件 (Standard Accessories)

使用手冊 CD ( User Manual ) x 1
電源 ( Power Cord ) x 1
測試線( Test Lead ) x 1
GTL-104A(1m, 10A ) --> PPX-1005/PPX-2005/PPX-3603
GTL-105A(1m, 3A) --> PPX-2002/PPX-3601
GTL-201A, 接地導線 (歐規端子) Ground lead for European Type Jack Terminal
GTL-203A(1m, 3A) --> PPX-2002/PPX-3601/PPX-10H01(歐規端子 European Type Jack Terminal)
GTL-204A(1m, 10A) --> PPX-1005/PPX-2005/PPX-3603(歐規端子 European Type Jack Terminal)

選用配件 (Optional Accessories)
GTL-258	GPIB Cable, 2000mm
GTL-259	RS-232 Cable with DB9 Connector to RJ45
GTL-260	RS-485 Cable with DB9 Connector to RJ45
GTL-262	RS-485 slave cable
GTL-246	USB Cable(USB 2.0 Type A-Type B Cable, 4P
GTL-205A	Temperature probe Adapter (thermal coupling, K-Type), about 1000mm
GRA-441-J	Rack for PPX Series(JIS)
GRA-441-E	Rack for PPX Series(EIA)
PPX-G GPIB	Interface(factory installed)

PPX-1005 (10V/5A/50W) 可編程高精度直流電源
PPX-2002 (20V/2A/40W) 可編程高精度直流電源
PPX-2005 (20V/5A/100W) 可編程高精度直流電源

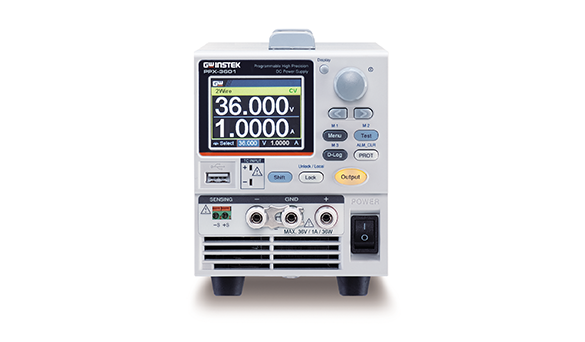

PPX-3601 (36V/1A/36W) 可編程高精度直流電源
PPX-3603 (36V/3A/108W) 可編程高精度直流電源

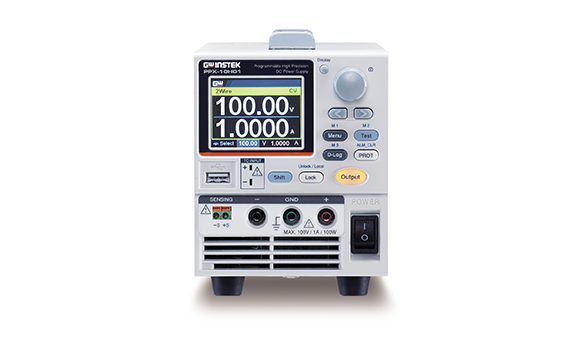

PPX-10H01 (100V/1A/100W) 可編程高精度直流電源
